Beschreibung
Trauring-Weitenänderungsmaschine „Niessing“
Eine Erfindung von Niessing aus den zwanziger Jahren bildet die technische Grundlage für dieses Werkzeug, das auch heute noch gefertigt wird und aufgrund seiner Einfachheit und Funktionalität Gültigkeit hat. Das technische Prinzip der Spindelpresse und spezielle Einsätze werden dazu genutzt, Ringe zu erweitern. Die Bedienung der Presse ist denkbar einfach und erfordert keine speziellen Fachkentnisse. Wichtig für den problemlosen Einsatz der Änderungsmaschine ist die Verwendung von fugenlosen Ringen ohne Steinbesatz aus hochwertigen Legierungen.
Lieferumfang :
- 2 konische Erweiterungsdorne
- 20 und 26 mm
- 2 Abziehhaken
- 33 Maßscheiben
- 24 Kupferringe
- 1 Federkopf
- 1 Einstauchplatte
- 1 Einstauchstempel
Abmessungen:
- Kurbelstange Länge: 400 mm
- Max. Höhe: 580 mm
- Fußplatte: B 170 x L 215 x H 35 mm
Achtung:
Die Lieferung erfolgt ohne Spezialvorrichtung Nr. 4702S / 4702X
Anleitung:

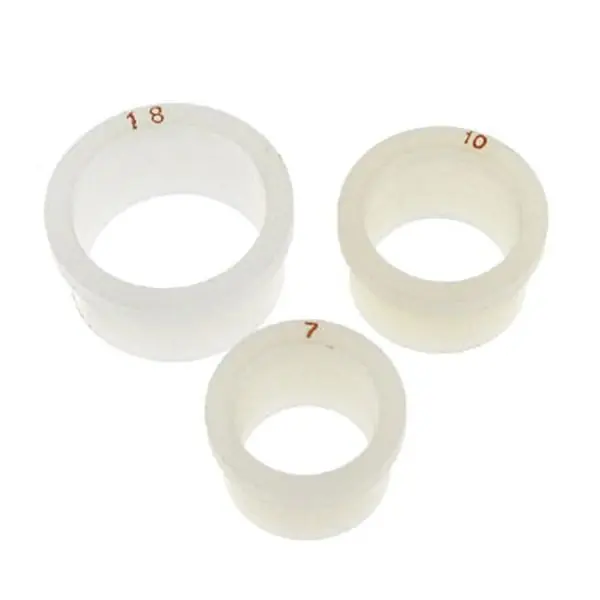

- Beim Erweitern zunächst auf den Dorn eine Maßscheibe legen die um 7 Nummern kleiner ist als die gewünschte Ringweite, d. h. für einen Ring, der auf 62 erweitert werden soll, die Maßscheibe 55 benutzen. (Die Nummern der Maßscheibe sind auf die oben beschriebene Erweiterung von Kugelringen ohne Zuhilfenahme von Plastikhülsen abgestimmt). Dann den Ring auf eine passende Plastikhülse stecken und diese über den Dorn streifen. Die Plastikhülse mit dem Federkopf nach unten drücken. Nach Erweiterung um zwei Nummern die nächst größere Plastikhülse nehmen um zu verhindern, dass eine Hülse zu stark strapaziert wird und dann vielleicht nicht mehr in die ursprüngliche Form zurück geht. Der Dorn soll leicht gefettet sein.
- Beim Verengen für den Ring eine passende Plastikbuchse wählen. Der Trauring muss darin am Boden aufsitzen. Die Plastikbuchse in ein Stahlgesenk stecken aus dem sie etwa 2 – 3 mm herausragt. Die Buchse dann mit dem Einstauchstempel in das Stahlgesenk drücken. Das Gesenk mit Buchse muss zentrisch unter dem Stempel liegen. Zu jedem Stahlgesenk gehören zwei Plastikbuchsen mit dem selben Außendurchmesser.
