Beschreibung
Multifix-Werkzeughalter dienen der schnellen und präzisen Befestigung von Zerspanungswerkzeugen an der Drehmaschine. Sie ermöglichen einen blitzschnellen Wechsel von Drehmeißeln, ohne dass diese jedes Mal neu eingestellt werden müssen, was die Arbeit deutlich beschleunigt und die Wiederholgenauigkeit der Bearbeitung verbessert. Das Multifix-System gewährleistet außerdem eine stabile Werkzeugaufnahme, eine präzise Einstellung der Schneidenhöhe sowie einen höheren Bedienkomfort.

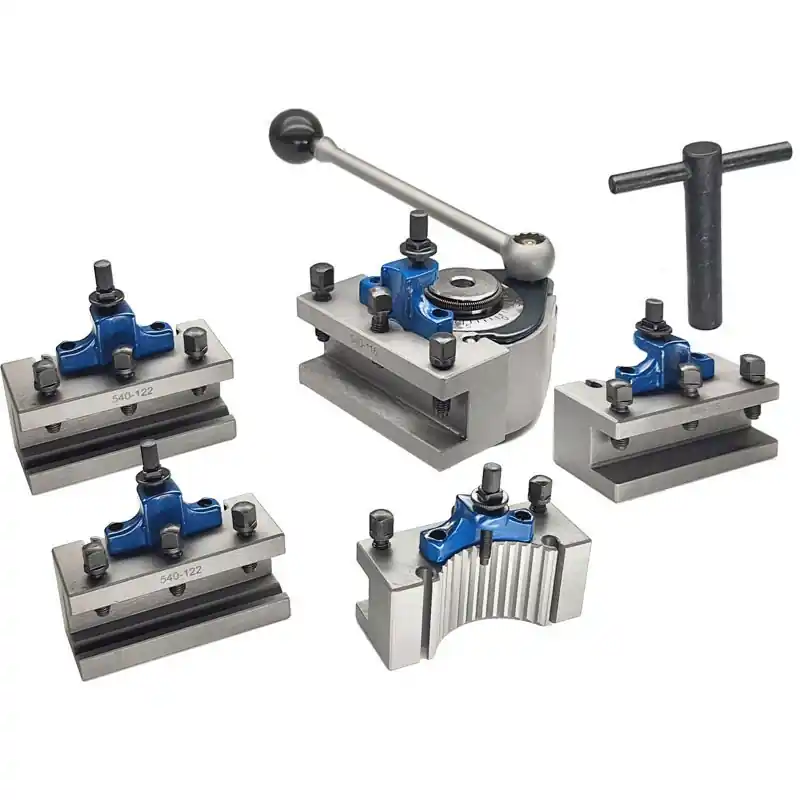

Im Set enthalten:
Gehäuse mit Spannhebel
Kopf 540-200 x 1 Stk.
Werkzeughalter
Halter 540-211 x 3 Stk.
Halter 540-220 x 1 Stk.
1 vierkantiger Steckschlüssel
Merkmale:
Stufenlose Einstellung der Werkzeugspitze zur Drehachsenmitte der Drehmaschine
Kein Einsatz von Distanzblechen
Die Bohrung in der Zentrierscheibe muss auf den R-Durchmesser ausgedreht werden, der dem Durchmesser der Klemm-/Spannschraube des Supports entspricht.
| Abmessung A | Abmessung B | Typ des Werkzeughalters | Abmessung C | C max. | Abmessung D | Abmessung E | cscsc | |
| Größe Aa | 1826 mm | bis 12 mm | AaD1250 | 12 mm | 12 mm | 37 mm | 36 mm | 50 mm |
| Größe A | 3039 mm | bis 20 mm | AD2090 | 20 mm | 31 mm | 53 mm | 56 mm | 90 mm |
| Größe B | 3757 mm | bis 25 mm | BD25120 | 32 mm | 51 mm | 79 mm | 85 mm | 120 mm |
| Größe C | 4787 mm | bis 32 mm | CD32150 | 40 mm | 70 mm | 110 mm | 115 mm | 150 mm |
| Größe E | 2839 mm | bis 20 mm | ED20100 | 20 mm | 31 mm | 68 mm | 70 mm | 150 mm |
